PNP - всегда открыт, закрывается при подаче + на G NPN - положительное напряжение открывает, отрицательное (можно брать с D, утечка через встроенный диод) закрывает S - источник (соурс, исток) D - нагрузка (сток) G - затвор
Простейшая защита от переразряда для Ni-Cd, Ni-Mh аккумуляторов на NPN мосфете с использованием стабилитрона. Практика: Для защиты 4-х банок Ni-Mh аккумуляторов был выбран стабилитрон на 3.9 вольта и резистор на 115 кОм. На работу схемы требуется 15 микро(!)ампер, аккумуляторы на 1000 мАч разрядятся где-то через 7 лет. Суть: G (затвор) постоянно подтянут на землю, что закрывает мосфет. Если напряжение источника достаточно, то пробивается стабилитрон и на затворе мосфета появляется положительный потенциал, который и открывает мосфет. В моем случае в качестве ключа был использован SI4634DY, выпаянный с донорской платы от ноутбука.
Недостаток: постоянное потребление. Достоинство: легкость исполнения, полное прерывание питания и остановка разряда.

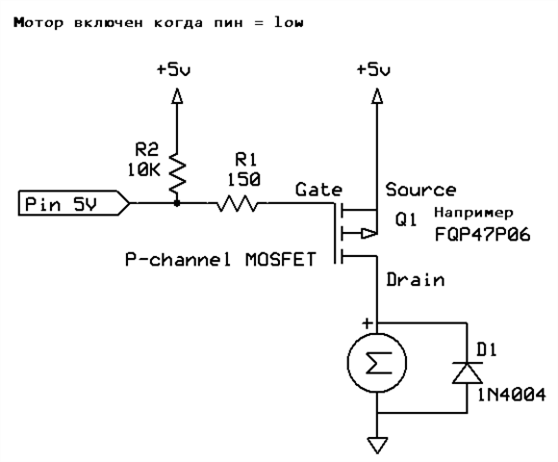

Подключение mosfet к Arduino NPN PNP (для включения мотора на картинке Pin 5v нужно подтянуть на землю, т.е. выставить в LOW)
